이번 포스팅에서는 많은 Object Detection 논문에서 사용하는 IOU(Intersection over union) 에 대해 알아보자. 참고로 IOU는 jaccard overlap 이라고도 불린다.

위의 그림을 보면 Prediction은  Ground truth와 꽤 겹치는 듯 하면서도 만족스럽지는 못한 것을 알 수있다. 이러한 차이를 어떤 방법으로 Prediction과 Ground trutt를 비교하면서 평가를 할 수 있을까?



바로 왼쪽 그림의 두 박스의 교집합과 오른쪽 그림의 합집합을 이용을 하면 prediction이 얼마나 ground truth와 겹쳐 있는지 수치적으로 비교할 수 있다.



즉 IOU는 이름에서부터 알 수 있듯이 두 박스(prediction and ground truth)의 교집합을 합집합으로 나눈것이고 이 값은  0~1사이의 값을 가지게 된다. 보통 Object Detection에서 IOU 0.5를 기준으로 그 이상이면 해당 prediction은 어떤 물체를 가리키고 있으며 좀 더 높은 iou를 내도록 계속해서 학습시키려 하고 0.5 이하라면 배경화면 즉 물체가 없다고 간주하고 제거를 하는 방향으로 사용한다. (논문마다 threshold 등등 조금씩 다름)

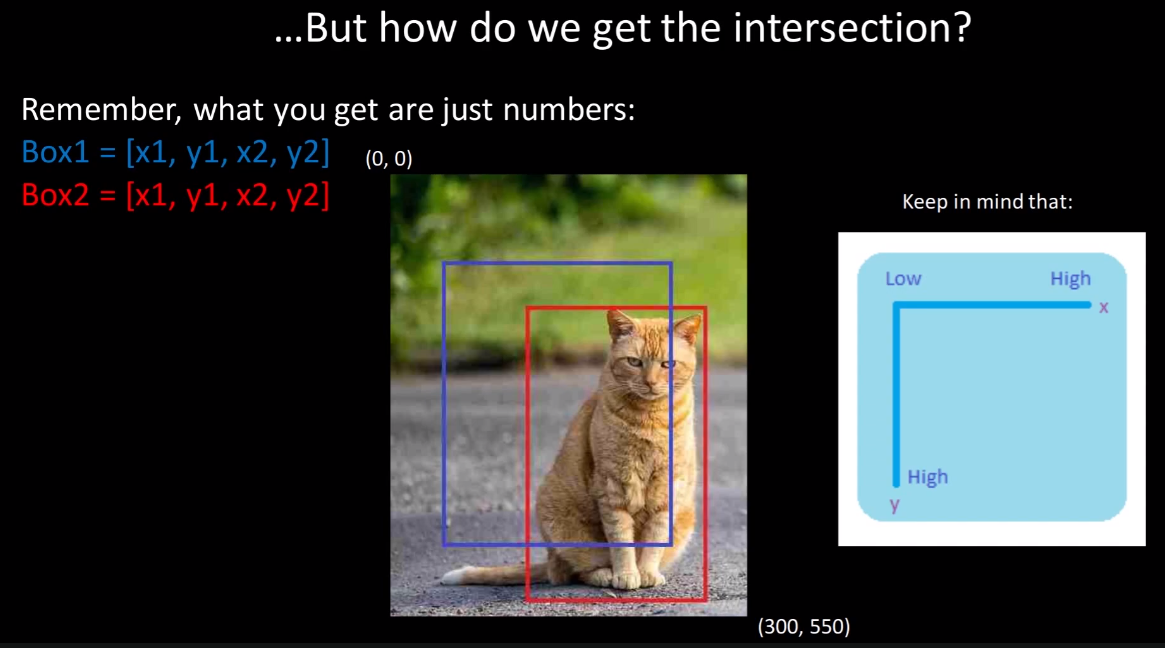

위와 같은 그림에서 빨간색의 ground truth와 파란색의 prediction 과의  intersection을 어떻게 구할 수 있을까?

(이미지 좌표값은 좌상단이 0,0이고 우측으로갈수록 x값이 커지게 되고 아래로 갈수록 y값이 커지게 되는 것을 유의하자)



먼저 intersection의 좌상단 좌표를 알아내야 한다. 좌상단의 좌표값은 두 박스중에 x1값과 y1값이 큰 값을 각각 가져오면 된다. 위 그림에서는 x1,y1 둘다 파란색 박스보다 빨간색 박스가 크기때문에 ground truthd의 x1,y1값이 intersection의 좌 상단 좌표값이 된다.



intersection의 우 하단은 좌상단의 반대로 진행하면 된다. 두 박스의 x2와 y2를 비교하여 더 작은 값을 각각 가져오면 되고 위 그림에서는 파란색 박스 즉 prediction의 x2, y2의 좌표값이 더 작으므로 이것들이 intersection의 우 하단 좌표값이 된다.



과연 위와같은 방식이 다른 박스에서도 일반화가 되는지 좀 더 복잡한 그림으로 확인해보자.



왼쪽 그림의 intersection을 구해보자. 먼저 두 박스의 좌 상단 좌표값을 비교해보면 x1은 빨간색 박스가 더 크고 y1은 파란색 박스가 더 큰것을 볼수 있다. 그리고 우 하단의 좌표값을 비교해보면 x좌표는 파란색 박스의 x2가 더 작고 y 좌표는 빨간색 좌표의 y2가 더 작으므로 intersection의 좌표는 오른쪽 그림과 같을 것이다.



(intersection과는 다르게 Union은 간단하게 구할 수 있기 때문에 코드에서 설명할 예정이다.)



---

구현코드

import torch

def intersection_over_union(boxes_preds, boxes_labels, box_format='midpoint'):
    '''
    Calculates intersection over union

    Parameters:
        boxes_preds (tensor): Predictions of Bounding Boxes  (BATCH_SIZE, 4)
        boxes_labels (tensor): Correct labels of Bounding Boxes  (BATCH_SIZE, 4)
        box_format (str): midpoint/corners, if boxes (x,y,w,h) or (x1,y1,x2,y2)

    Returns:
        tensor: Intersection over union for all examples
    '''

    if box_format == 'midpoint':
        box1_x1 = boxes_preds[:,0:1] - boxes_preds[:,2:3] / 2
        box1_y1 = boxes_preds[:,1:2] - boxes_preds[:,3:4] / 2
        box1_x2 = boxes_preds[:,0:1] + boxes_preds[:,2:3] / 2
        box1_y2 = boxes_preds[:,1:2] + boxes_preds[:,3:4] / 2

        box2_x1 = boxes_labels[:,0:1] - boxes_labels[:,2:3] / 2
        box2_y1 = boxes_labels[:,1:2] - boxes_labels[:,3:4] / 2
        box2_x2 = boxes_labels[:,0:1] + boxes_labels[:,2:3] / 2
        box2_y2 = boxes_labels[:,1:2] + boxes_labels[:,3:4] / 2

    elif box_format == 'corners':
        box1_x1 = boxes_preds[:,0:1]
        box1_y1 = boxes_preds[:,1:2]
        box1_x2 = boxes_preds[:,2:3]
        box1_y2 = boxes_preds[:,3:4]

        box2_x1 = boxes_labels[:,0:1]
        box2_y1 = boxes_labels[:,1:2]
        box2_x2 = boxes_labels[:,2:3]
        box2_y2 = boxes_labels[:,3:4]

    x1 = torch.max(box1_x1, box2_x1)
    y1 = torch.max(box1_y1, box2_y1)
    x2 = torch.min(box1_x2, box2_x2)
    y2 = torch.min(box1_y2, box2_y2)

    # .clamp(0) is for the case when they do not intersect
    intersection = (x2 - x1).clamp(0) * (y2 - y1).clamp(0)

    box1_area = abs((box1_x2 - box1_x1) * (box1_y1 - box1_y2))
    box2_area = abs((box2_x2 - box2_x1) * (box2_y1 - box2_y2))

    return intersection / (box1_area + box2_area - intersection + 1e-6)

bounding box의 좌표값의 형태는 크게 midpoint타입과 coner타입 두가지로 나뉜다. midpoint는 (cx, cy, w, h)의 좌표값을 가지고 corner타입은 (x1, y1, x2, y2)의 좌표값을 가진다.



위 함수에서는 boxes_preds[: , 0:1]은 모든 box에 대해 x1값만 추출하는 부분인데 굳이 boxes_preds[: , 0]을 안쓰고 boxes_preds[: , 0:1]을 쓴 이유는 차원을 (batchsize, 1) 로 유지하기 위함이다. boxes_preds[: , 0] 만 쓰게되면 (batchsize) 와 같이 1차워 벡터가 된다.



intersection 변수를 선언할때 torch.clamp(0)을 사용한 이유는 두 박스가 전혀 겹치지 않을때 intersection을 0으로 만들기 위해 쓴다. clamp(0)을 사용하면 0이하의값 즉 negative값은 모조리 0으로 만들어 준다. (두 박스가 전혀 겹치지 않았을때 x2-x1 혹은 y2 -y1을 할때 0이나오거나 negative가 나오는데 이 negative값을 0으로 만들어 주기 위한 목적)



return에서 (box1_area + box2_area - intersection)이 바로 Union이 되고 뒤에 1e-6은 stability(분모가 0이되는 것을 방지)를 위한 작은 상수값이다.

---

Ending

이번 포스팅에서는 Object Detection에서 사용되는 IOU의 개념에 대해 알아보았다. IOU 계산에서 중요한 것은 입력되는 박스의 형태가 midpoint인지 corner 형태 인지에 대해 확실히 알고 그에 맞는 코딩을 해야 한다는 것이다.
